台灣中央珠寶鑑定寶石學研究文
Padparadscha粉橙色藍寶石，剛玉裡面除了紅寶石獨立叫Ruby之外的另一種有單獨名字的藍寶石名叫蓮花剛玉，「蓮花」，代表著聖潔和生命在產地方面，斯里蘭卡、緬甸、馬達加斯加等國都有出產
在斯里蘭卡語裡，它有「蓮花」之意，代表著聖潔和生命。這種寶石的色彩中同時有粉色和橙色存在，相得益彰。若缺少其中任何一種顏色，就不能被稱作Padparadscha。優質的Padparadscha粉橙色藍寶石的價格可以與頂級藍色藍寶石一爭高下。

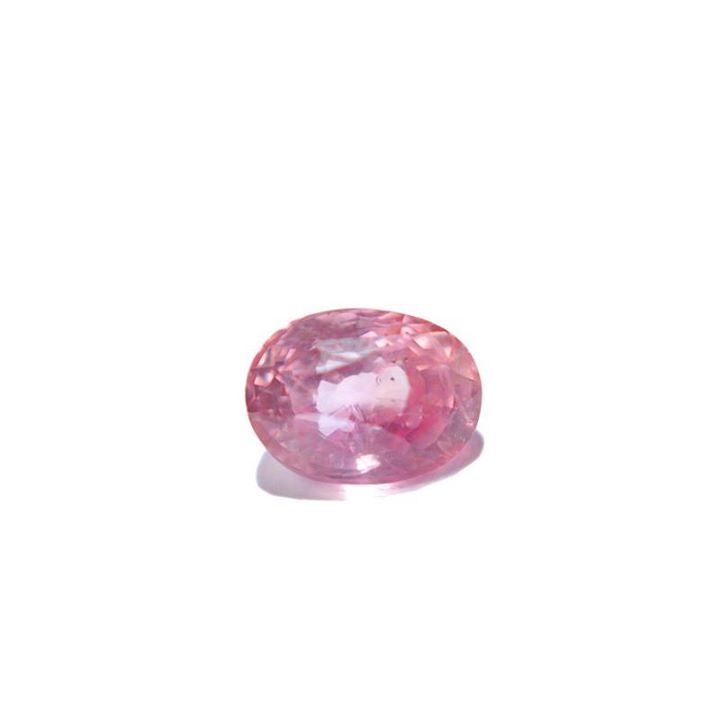

來自斯里蘭卡的蓮花剛玉

今日描述一種呈色機理-色心致色(可以為天然也可以為人工處理的)
色心是一種能導致物體產生顏色的晶格缺陷；可以分為，電子色心和空穴空位色心
１。 電子色心。電子佔據了陰離子空位時所產生的色心。也可認為，電子被捕獲，並佔據了通常情況下，本不應有存在電子的位置，就形成了電子色心。
２。空位色心 Vacancy colour center :晶體結構中存在著被撞離的原子產生的空位。
3。空穴色心 Hole colour center:被轟出軌道的電子產生的空穴。
Gem-A教科書還有提到： 分子震動的震動色心。
色心是某些寶石種的主要致色原因，如螢石、紫晶、煙晶、藍色托帕石和鑽石等。
使寶石產生色心，致色的原理要涉及到晶體的缺陷、空位、色心、能帶等理論。
如水晶輻照變茶色、煙色的煙晶Smoky Quartz 是“空穴色心致色”的典型例子。
水晶化學式:SiO2二氧化矽，當含少量鋁雜質時，Al3+離子取代了晶格中的Si4+離子，電價不平衡。
煙晶Smoky Quartz 顏色：Al3+替代Si4+受（天然或人工）輻照後產生[AlO4]4-空穴色心，致生煙色，顏色範圍從煙黃到深褐和黑色; 半透明～不透明
色心和致色元素的最大區別是，色心形成的顏色在一定條件下（如高溫或輻射），會由於晶格缺陷的變化或者消失，而改變色心的性質，致使顏色發生改變或者褪色，稱為色心轉移和漂白。這種機制在寶石的顏色改色處理中發揮很大的作用。
天然地底下或人工輻照寶石，顏色有時不太穩定，遇到光和熱容易褪色，常用低溫加熱的方法去掉不穩定色心，使穩定色心保留。但低溫加熱後常有顏色變化，如果加熱的溫度控制不好會使寶石完全褪色恢復輻照前的顏色，顏色有可能更好也有可能更差。
在無色、淺黃色和某些淺藍色藍寶石中經天然或人工輻照可產生兩種類型的黃色色心
一種是在光中迅速退色YFCC的色心，另一種是在光中較穩定和攝氏500度以下溫度不褪色的YSCC色心，但大多是產生YFCC色心比較容易引起褪色。
深黃色或橙黃色藍寶石，一般極不穩定，在太陽光下幾小時或用酒精燈燒一兩分鐘就會褪色。這種處理具有價值的原因是因為輻照處理產生的顏色範圍相似於熱處理金色藍寶石，因此日常人們用“褪色試驗”來確定金色藍寶石顏色的穩定性。
粉紅色藍寶石通過天然或人工的輻照處理(粉紅+橙黃混合作用)也可產生稀少Padparadscha粉橙色藍寶石。

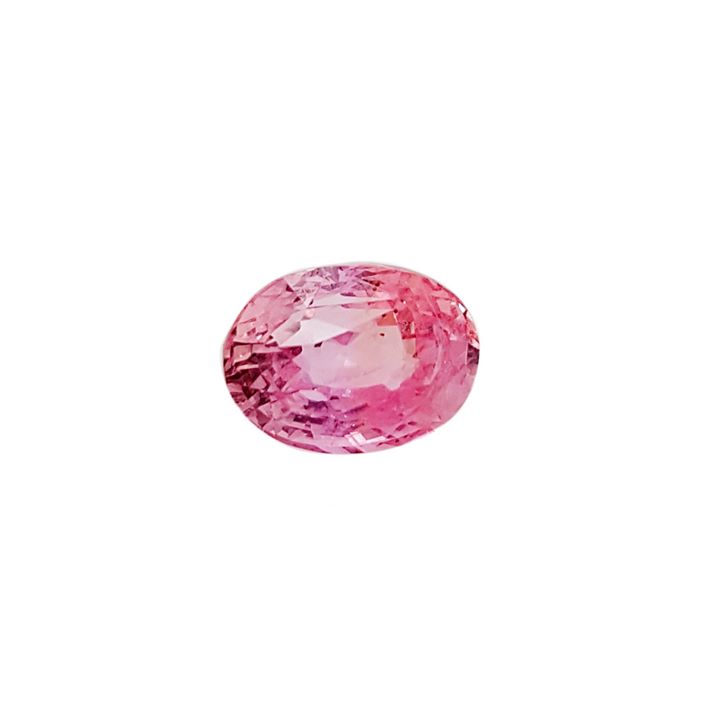

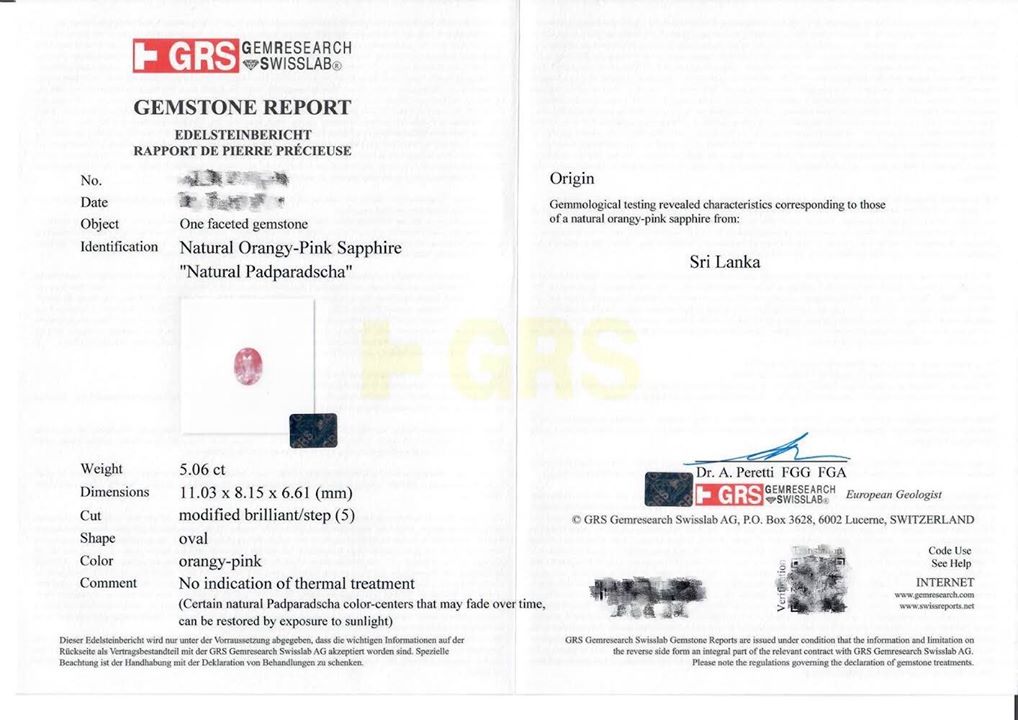

本文中來自瑞士GRS寶石實驗室鑑定的一顆產自斯里蘭卡的蓮花剛玉證書上寫著無熱處理特徵，但是上面另有標註著:certain natural padparadscha color-centers that may fade over time,can be restored by exposure to sunlight
Comment:某些天然的padparadscha顏色中心可能會隨著時間的推移而褪色，可以通過暴露在陽光下來恢復 (也是因為色心不穩定的關係)
如果去斯里蘭卡和馬達加斯加原產地買裸石，有時他們會建議你要不要將這批寶石進行(日光浴)再決定要不要買，就是拿出去外面曬了一下，約莫半小時至一小時的時間果然顏色變色比較好，那邊距離赤道比較近相對的其陽光比東亞強很多。
自然界的輻射劑量雖然很低，但是由於經過千百萬年的地質時間累積，一樣可以形成美麗動人的padparadscha蓮花剛玉。在地殼包含許多放射性元素，像是鈾、釷、鐳、銣、鍶、鉀，都是天然輻射線的重要來源。 常言道常在河邊走哪有不濕鞋，做為寶石獵人，也是在嘗試各種教訓交了各種學費之後才得以成長。

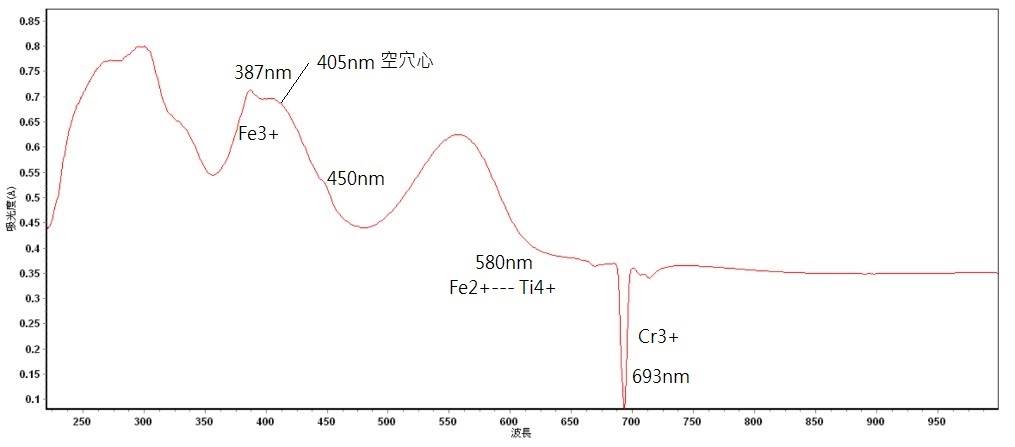

用紫外可見光光度計對天然蓮花剛玉進行200〜1000nm波長範圍內全譜掃描
使用UV-VIS-NIR對200nm-1000nm進行全波段掃描
在387nm和450nm處有吸收窄帶，且有紫外區吸收。吸收窄帶是由Fe3 +的d電子躍遷產生的，紫外區吸收是由O2-→Fe3 +荷移產生的。405nm吸收小峰可能是屬空穴心，是色心電子在躍遷過程中電子與聲子相互作用所致，580nm吸收寬帶是Fe2 + -Ti4 +的電荷轉移吸收所致。

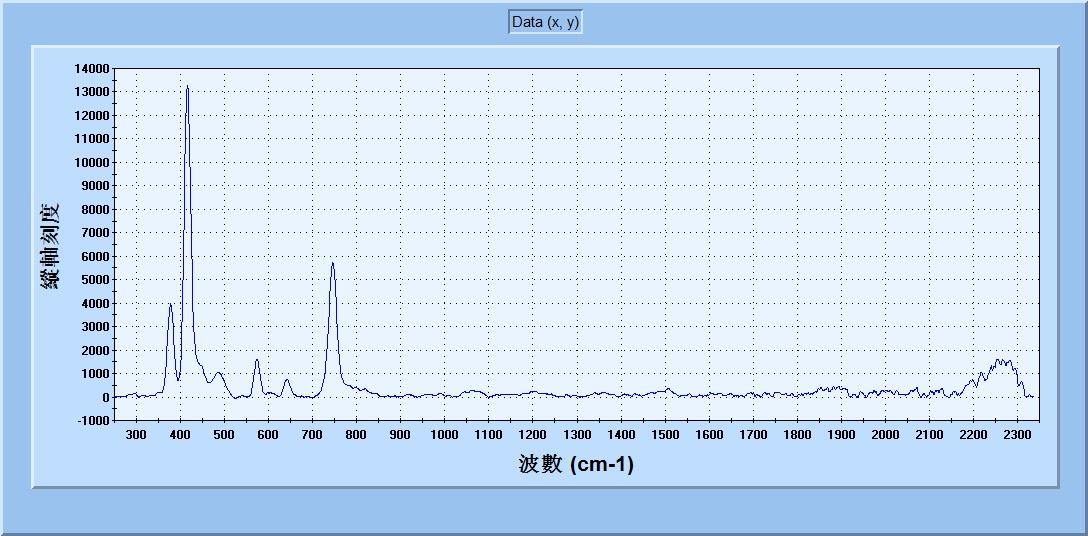

使用785nm光源的拉曼光譜儀測試

蓮花剛玉是屬於剛玉礦物成分為Al2O3，結構中O2-作六方緊密堆積，堆積層垂直于三次軸，Al3+充填於由O2-形成八面體空隙數的2/3，AlO6八面體以棱連結成層
用群論法計算分析蓮花剛玉擁有7個拉曼活性，6個紅外活性。在416cm-1為剛玉的最強拉曼主峰，其餘的拉曼峰為377cm-1，429cm-1，451cm-1，576cm-1，645cm-1，749cm-1

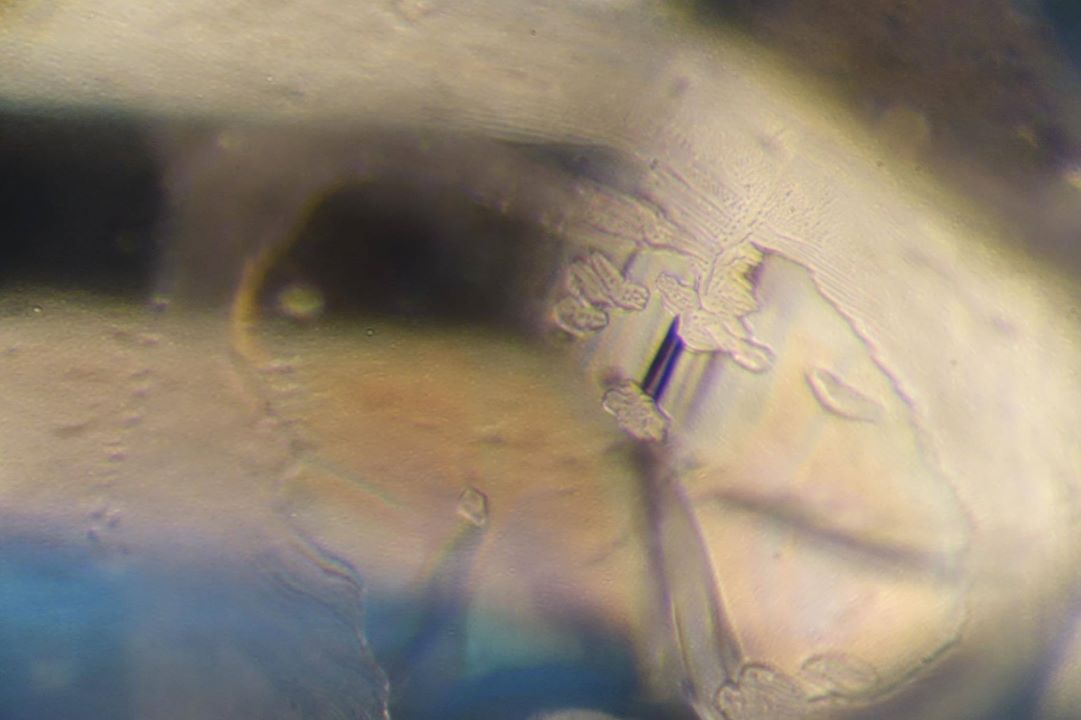

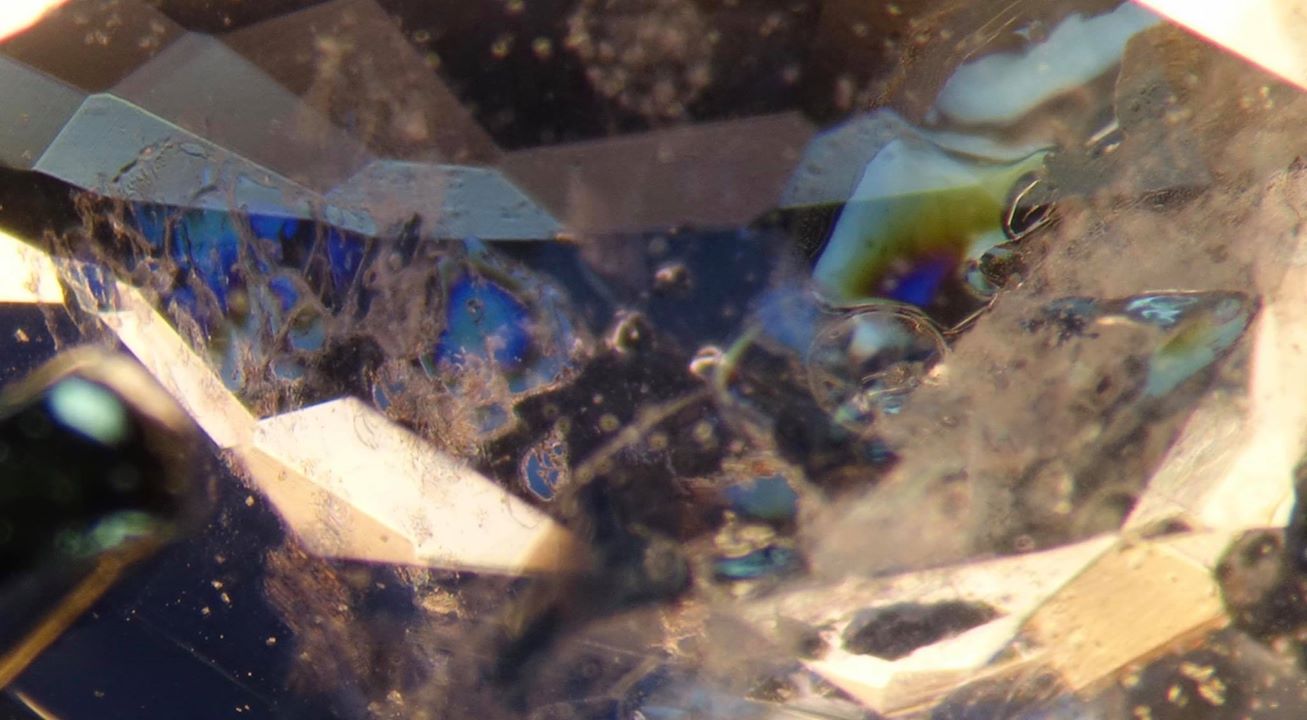

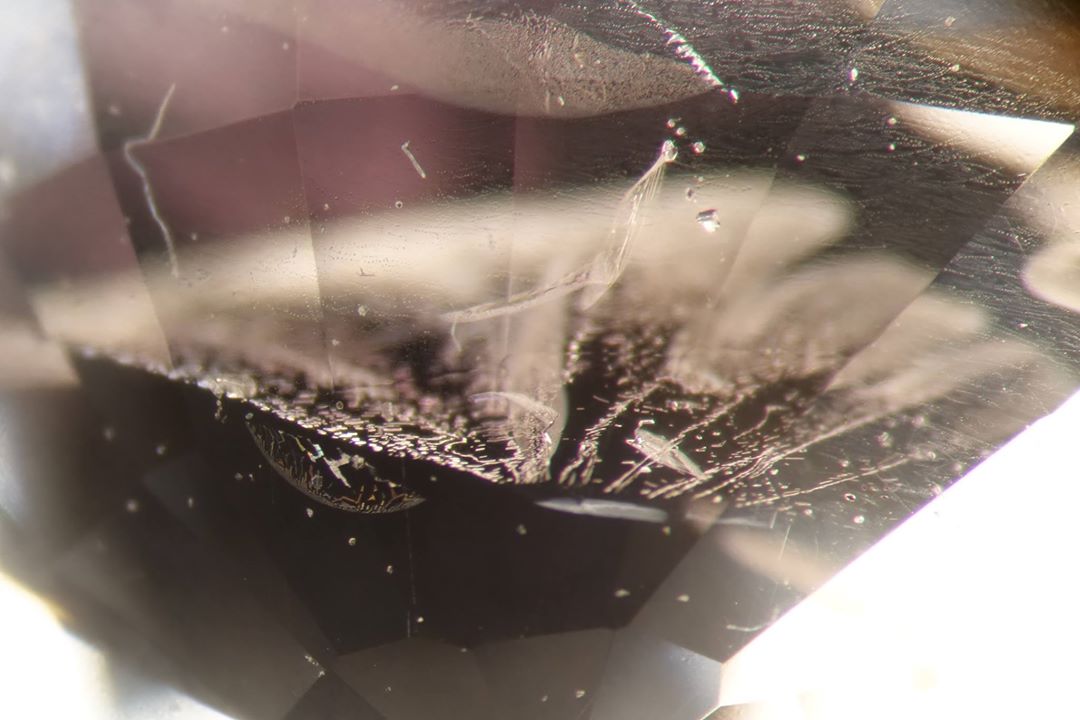

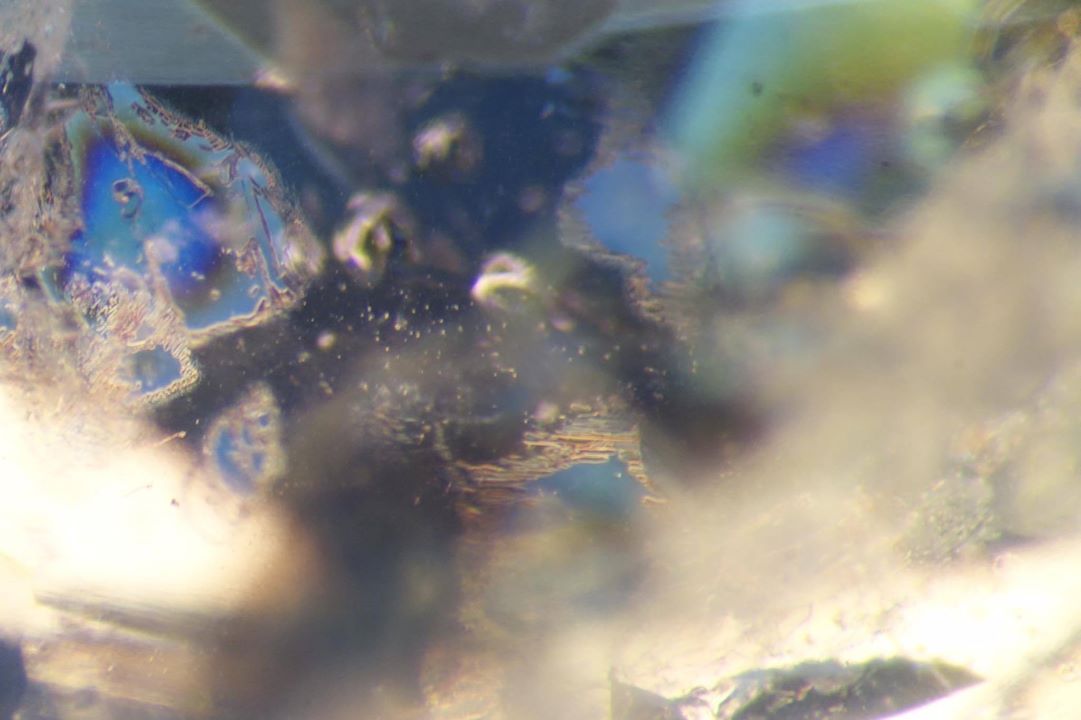

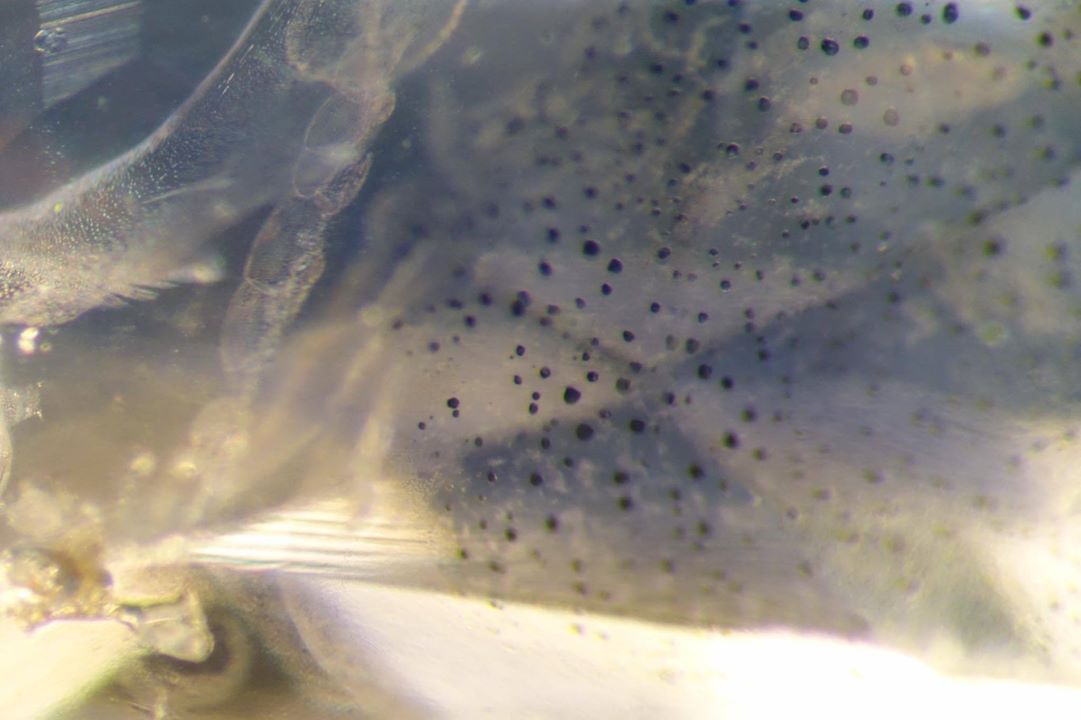

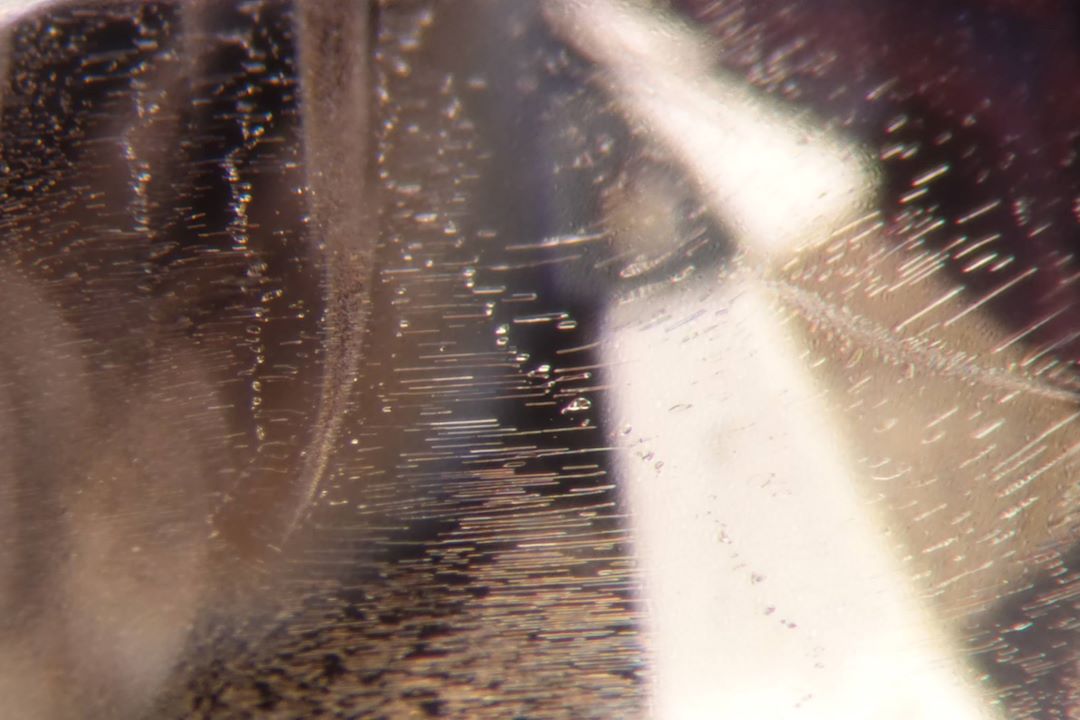

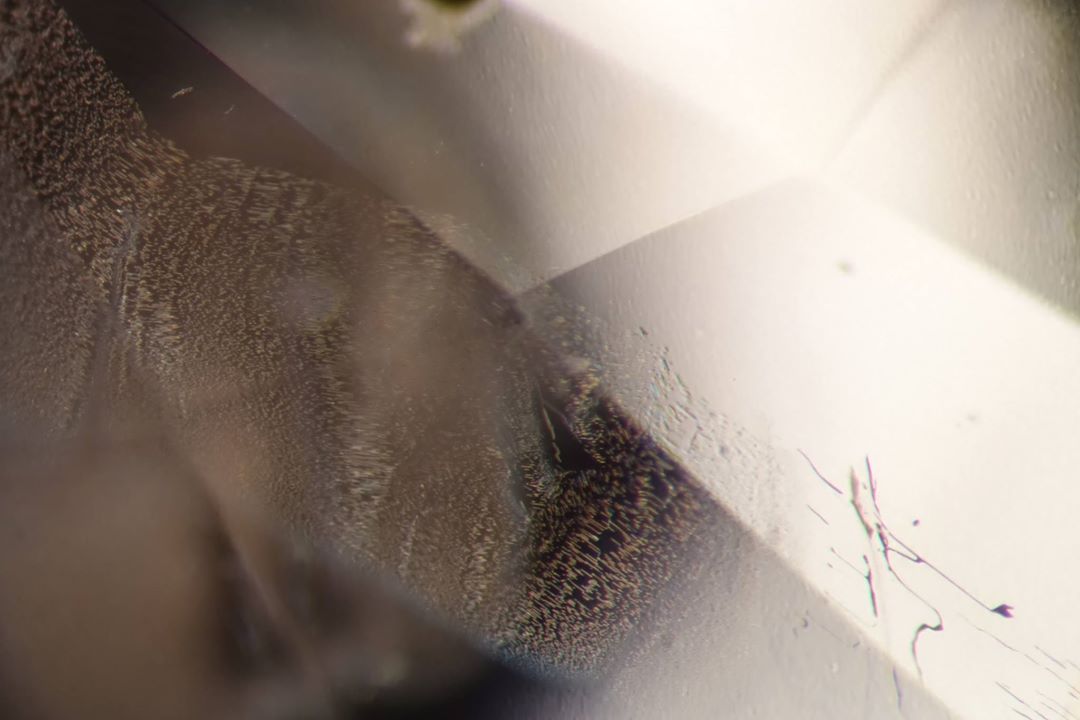

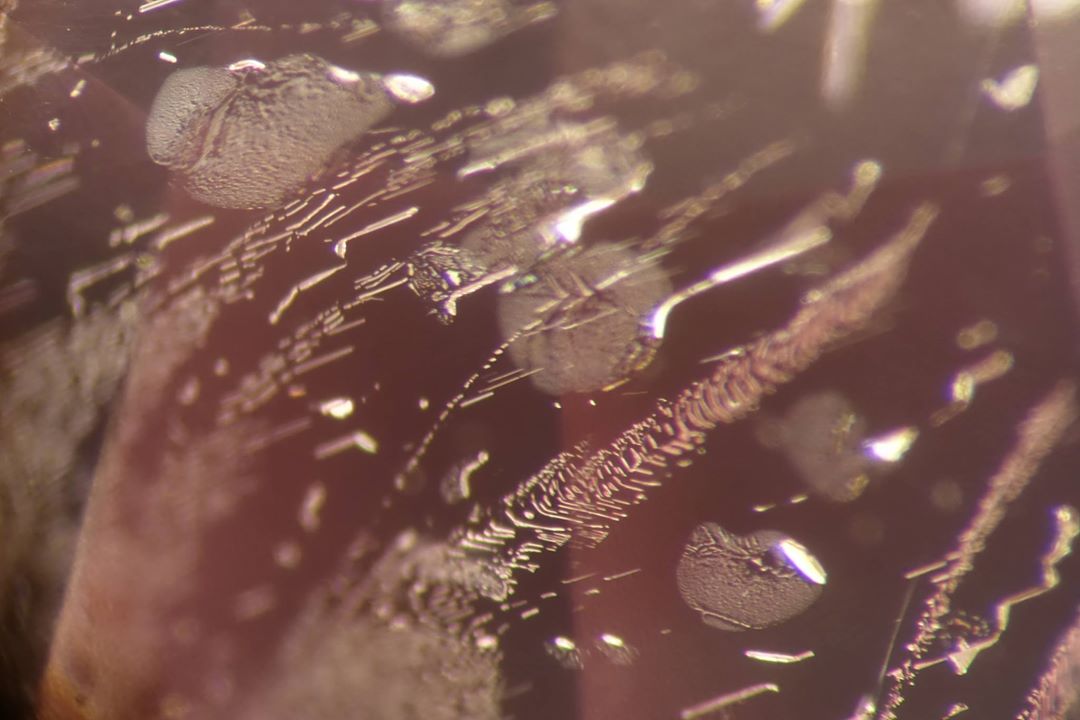

如果為無熱處理特徵的斯里蘭卡蓮花剛玉，使用高倍顯微鏡觀察其內含物將會呈現高清非常天然的內部特徵

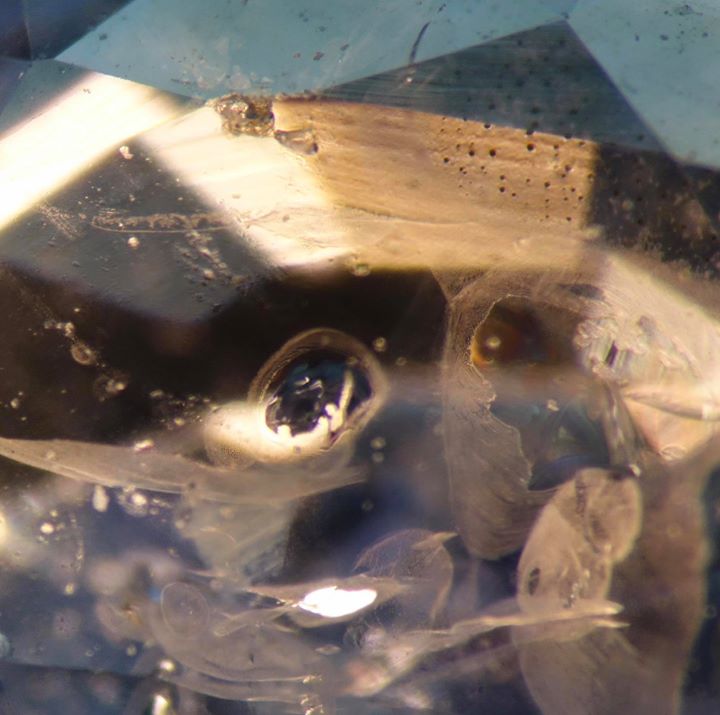

如果藍寶石經過熱處理的話內部內含物將會到見以下特徵
1.熔蝕的金紅石針

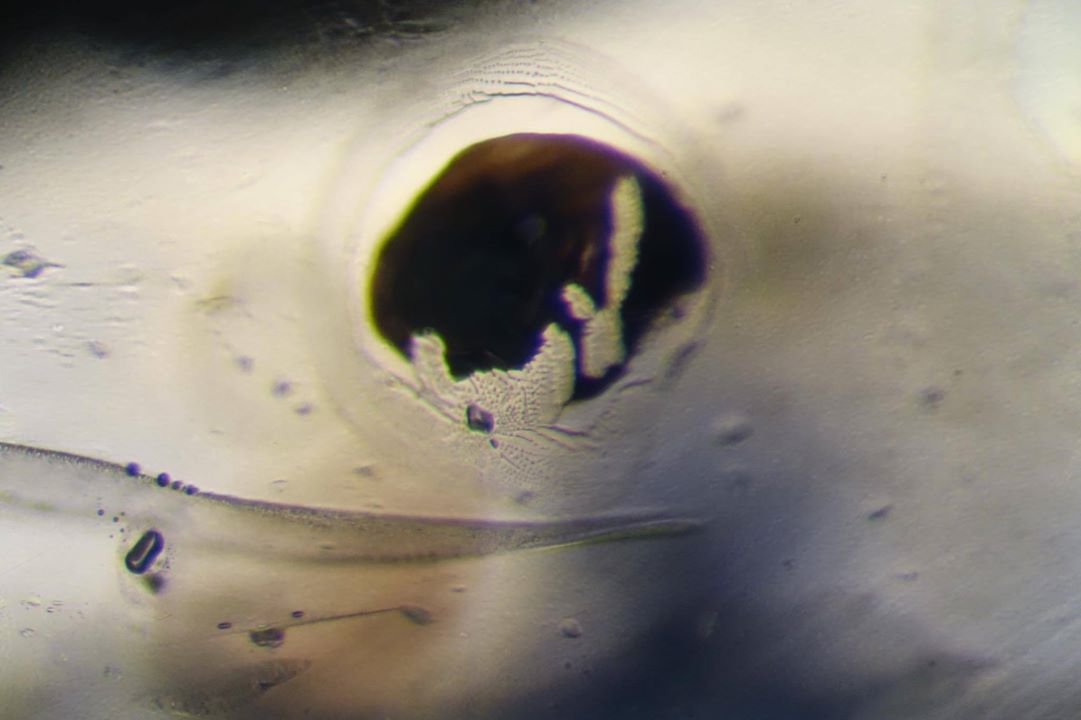

2.熔蝕的晶體包體（如「雪球」及「色邊」）
3. 熱處理應力暈（如「盤狀裂隙」、「穗邊裂隙」、「環礁裂隙」）。
4. 色帶或生長帶變模糊，甚至變形。
5. 雲霧體（為脫水的水鋁礦，會形成雲霧包裹體，在天然中非常少見）。
6. 短波紫外光下呈藍白色螢光（白堊色），似寶石上泛出的一束光。


非常感謝神奇偉大的造物主，因為創造了它讓我們更多地了解了寶石背後的科學 。


讓我們更加了解地球科學。我們更將更加愛護它
台灣中央珠寶鑑定
