台灣中央珠寶鑑定寶石學研究文

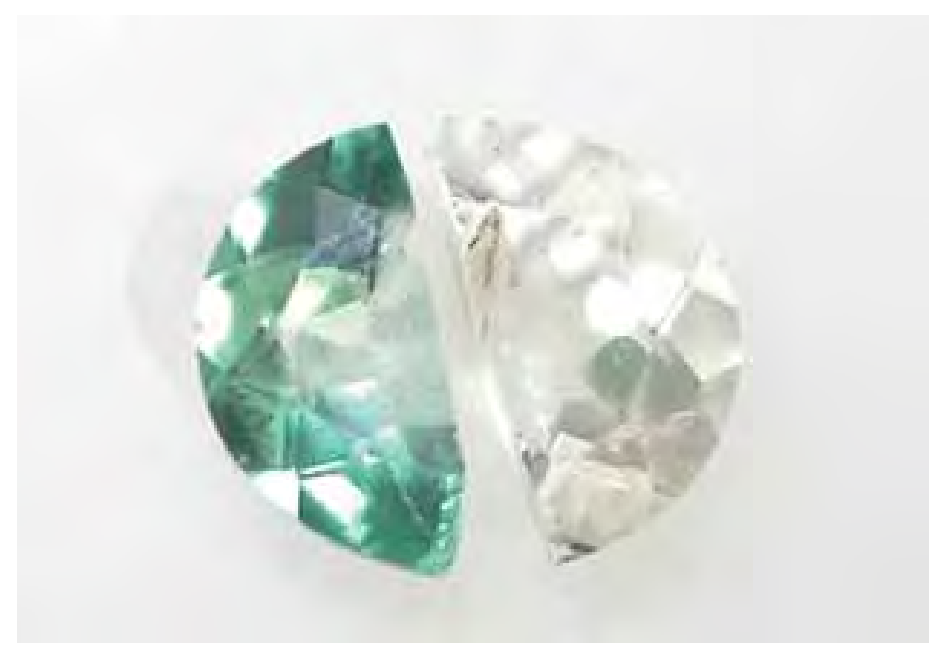

這顆 5.57 克拉的覆膜塗層的托帕石浸泡在氫氟酸中之後部分塗層被溶解了。
（左）為浸泡前所示以及（右）為浸泡後表面塗層剝落黯然失色。
（Photo by Min Htut. ，2006，Gems & Gemology）
覆膜托帕石有多種顏色可供選擇，例如粉色、橙色、藍色到綠色，
並具有五顏六色的效果。一些塗層（尤其是粉紅色）欺騙了很多寶石學家的眼睛，
因此，使用EDXRF 分析塗層可以檢測到其高濃度的 Ti 、Co元素 。
通過在鹽酸和氫氟酸中浸泡一段時間，可見托帕石部分塗層被酸溶解了。
托帕石覆膜工藝發展至今經歷了三個階段的技術發展，
體現為三代產品 。第一代覆膜托帕石工藝技術為低溫鍍膜，
冠部和亭部均覆膜，膜層包括金屬、金屬氧化物、氮化物、硫化
物。膜層與托帕石基體折射率不同而產生干涉，呈現綠色和紫色
的變彩。膜層成分簡單，顏色呆板，容易脫落，耐久性差。摩氏
硬度 3 ～ 4。第二代覆膜托帕石亦為低溫鍍膜，冠部和亭部均覆
膜，膜層成分為氧化物，膜層成分多樣，顏色呈單色紅色或藍色，
比第一代膜層牢固但耐久性差。摩氏硬度 4 ～ 5。第三代覆膜托
帕石多由美國 Signity 公司生產，其工藝技術為“熱熔（Thermal
color fusion）”, 是新興的寶石優化處理技術，僅亭部覆膜。它
是在原有工藝基礎上增加了擴散處理技術，即先將氧化物、金屬
單質等噴濺或沉澱在基體表面，之後進行高溫熔結處理，使得基
體和膜層之間存在一個熔結層，甚至產生擴散滲透層。膜層成分
多樣，顏色豐富，鮮豔逼真柔和自然，耐久性強。摩氏硬度 5 ～ 6。
（張辰子；李昱瑾；劉麗，2017）
可能是首飾的圖像
地址： 104台北市中山區新生北路三段80號
營業時間： 每週四12:30-18:00
電話： 02 2708 8688
官網：tcgl-lab.com
FB粉絲團：facebook.com/tcgllab
GOOGLE地圖：goo.gl/maps/bYnNcjmrHqdeJAte6
