台灣中央珠寶鑑定寶石學研究文
助熔劑法合成祖母綠 京瓷(稻盛)/日本
紫外可見光近紅外UV-vis-NIR光譜
看不到與鐵有關特徵吸收;
化學指紋識別
鉻（Cr）在大多數情況下，（Cr2O3含量範圍在
0.5-1wt%）。
釩（V）總是處於低濃度（V2O3通常約0.1wt
%)。
鐵（Fe）含量很低（Fe2O3通常在0.05wt%以下）。
這間公司生長的祖母綠含有銠（Rh）這種元素的痕跡
相信是在實驗室的生長過程中物質的殘留。
合成熔劑法生長祖母綠
京瓷(稻盛)/日本

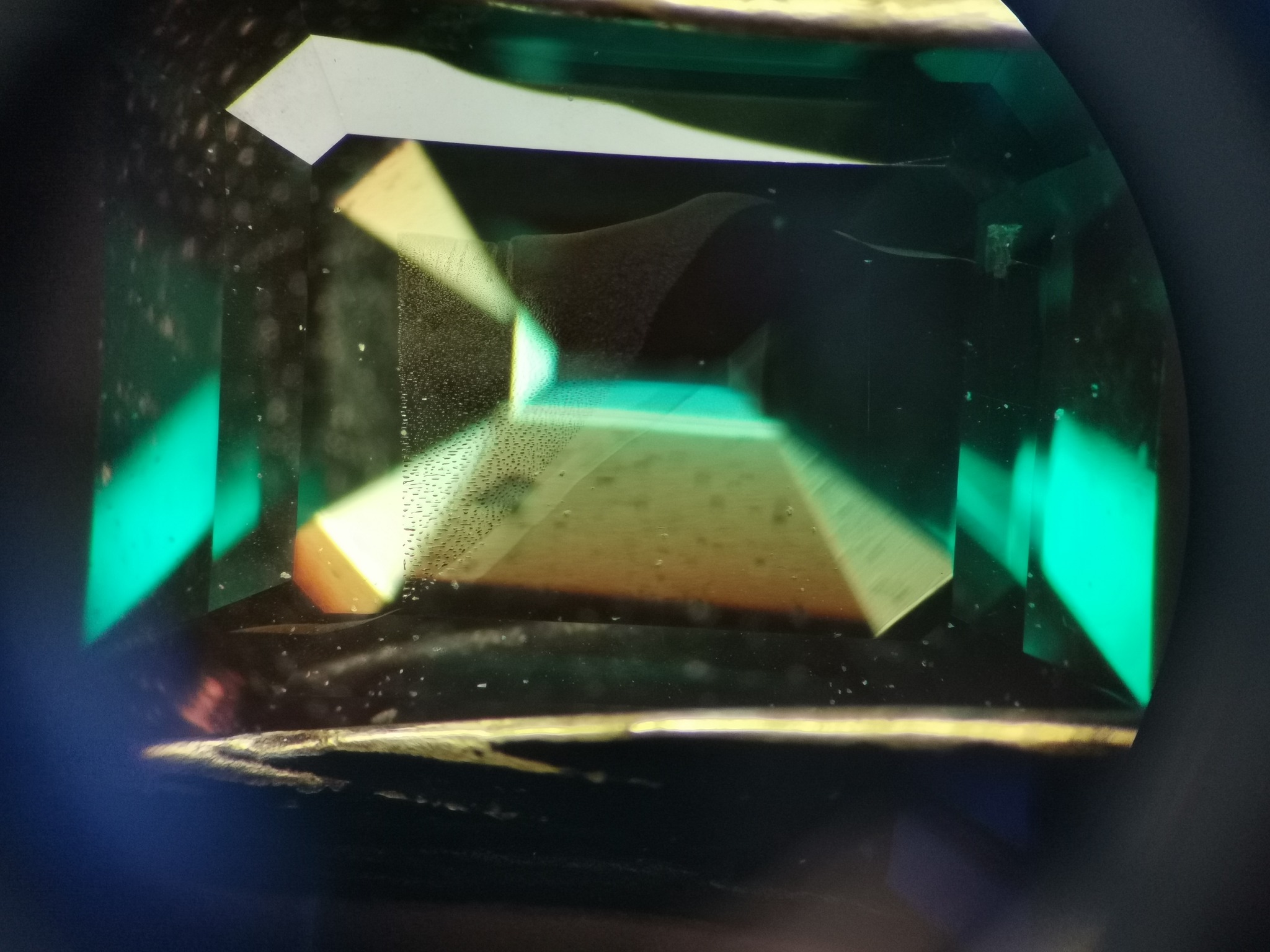

可見癒合的裂縫如面紗狀輕微起伏呈現。
裂隙內有由小、孤立的、圓形的、熔劑包裹物（"液滴"）。
這些大多是孤立的，顯示不規則（通常是細長的）形狀；
發育不良的網絡狀構造。
一般稱為'sg'兩相包裹體
（'s'=凝固助熔劑物質;'g'=收縮孔）。
未提供相片說明。
地址： 104台北市中山區新生北路三段80號
營業時間： 每週四12:30-18:00
電話： 02 2708 8688
官網：tcgl-lab.com
FB粉絲團：facebook.com/tcgllab
GOOGLE地圖：goo.gl/maps/bYnNcjmrHqdeJAte6
