台灣中央珠寶鑑定寶石學研究文
("RUSSIA")
Synthetic BERYL
合成綠柱石
Hydrothermal水熱合成法
Type:(Fe/Co(+Mn/Ni/Cr):"red-violet"
類型：（Fe/Co（+Mn/Ni/Cr）：「紅紫色」

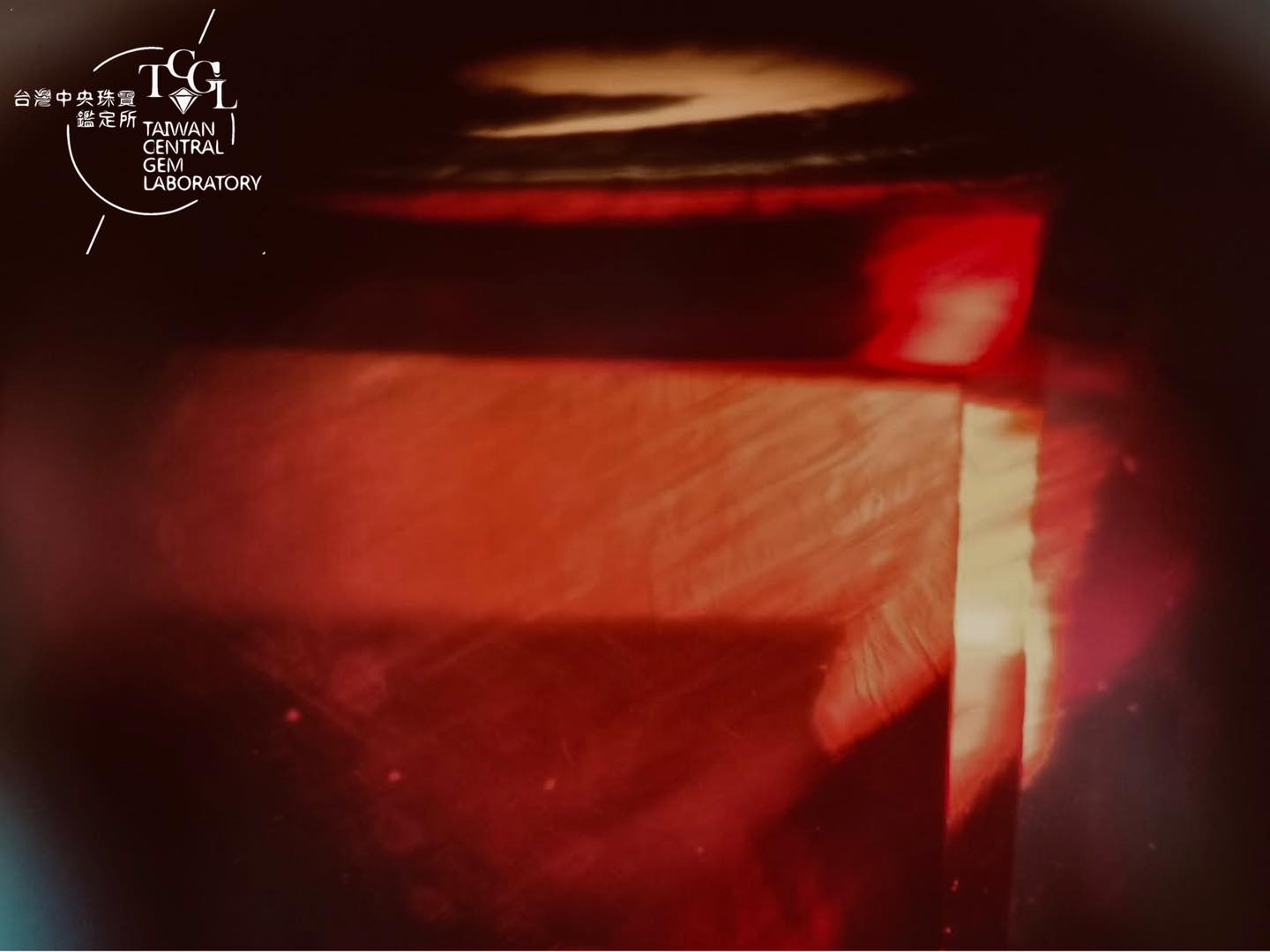

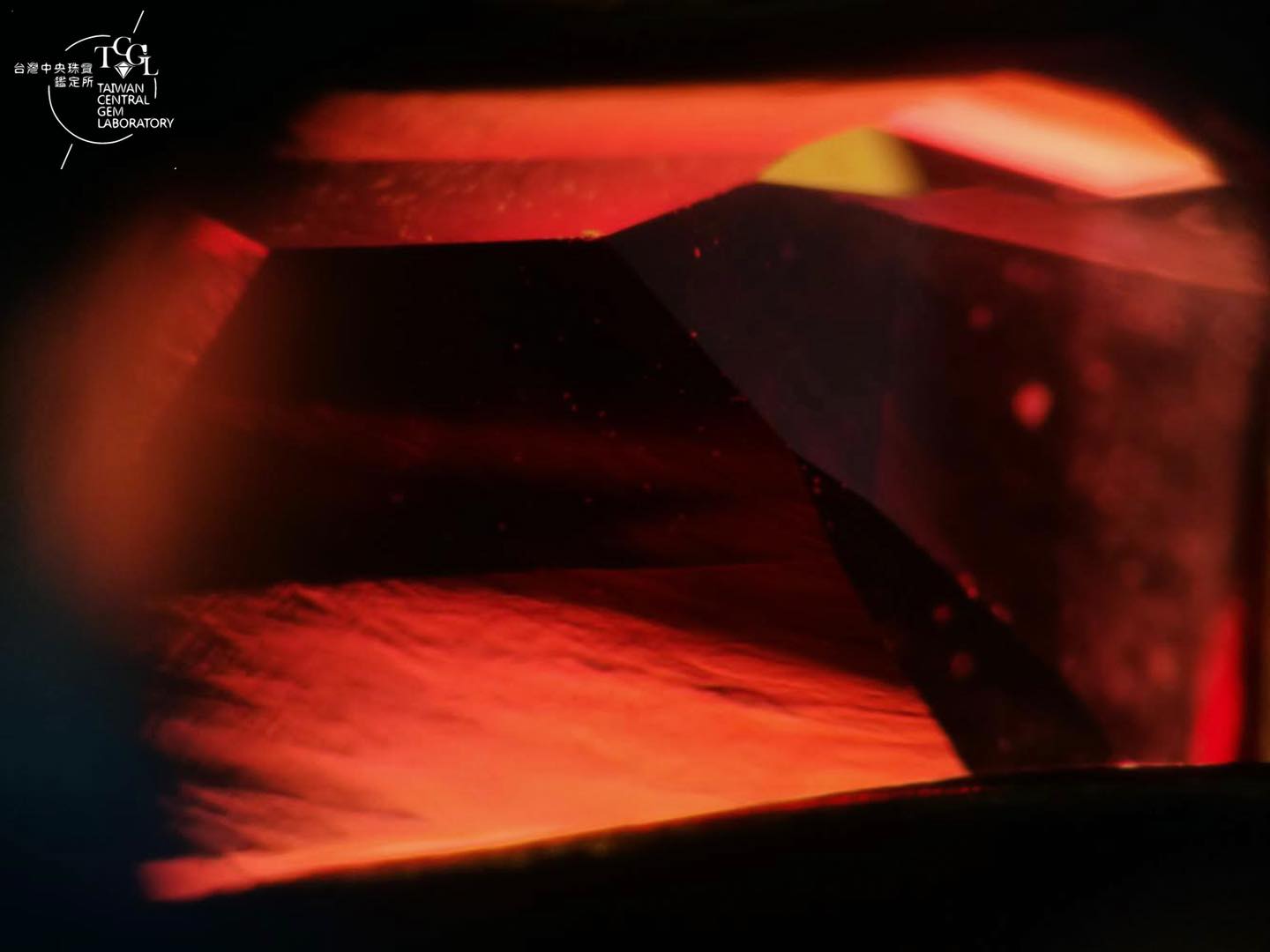

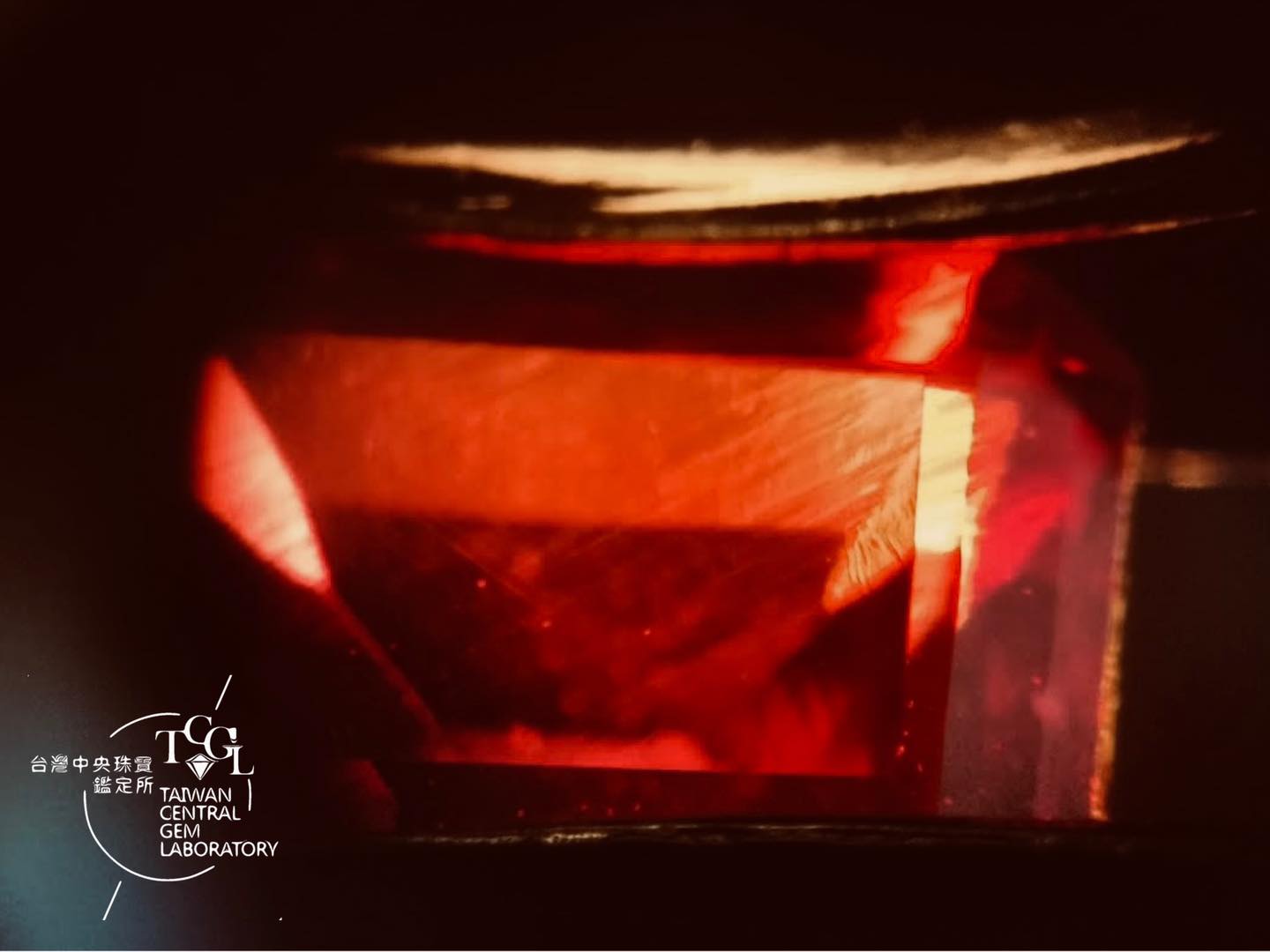

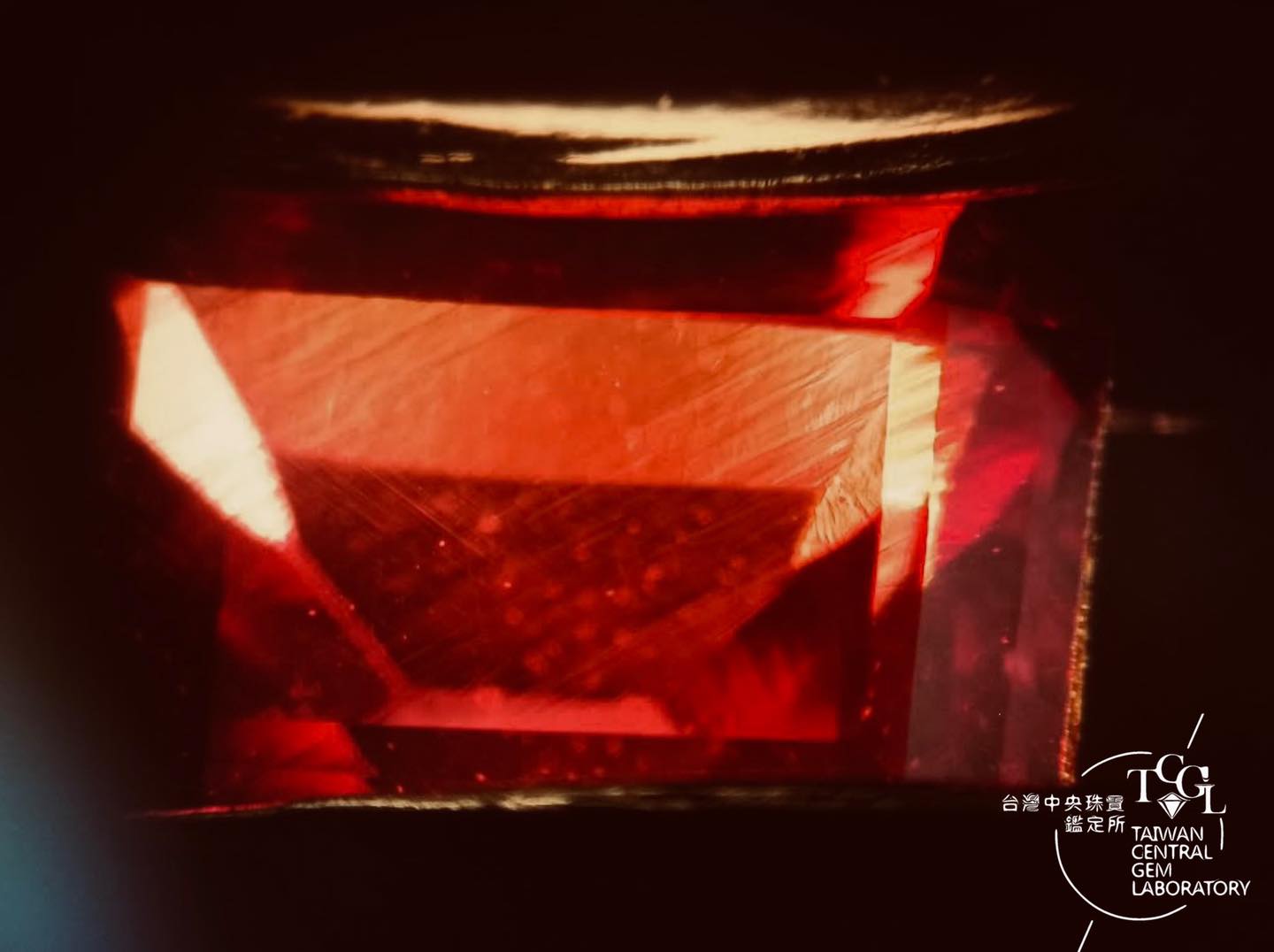

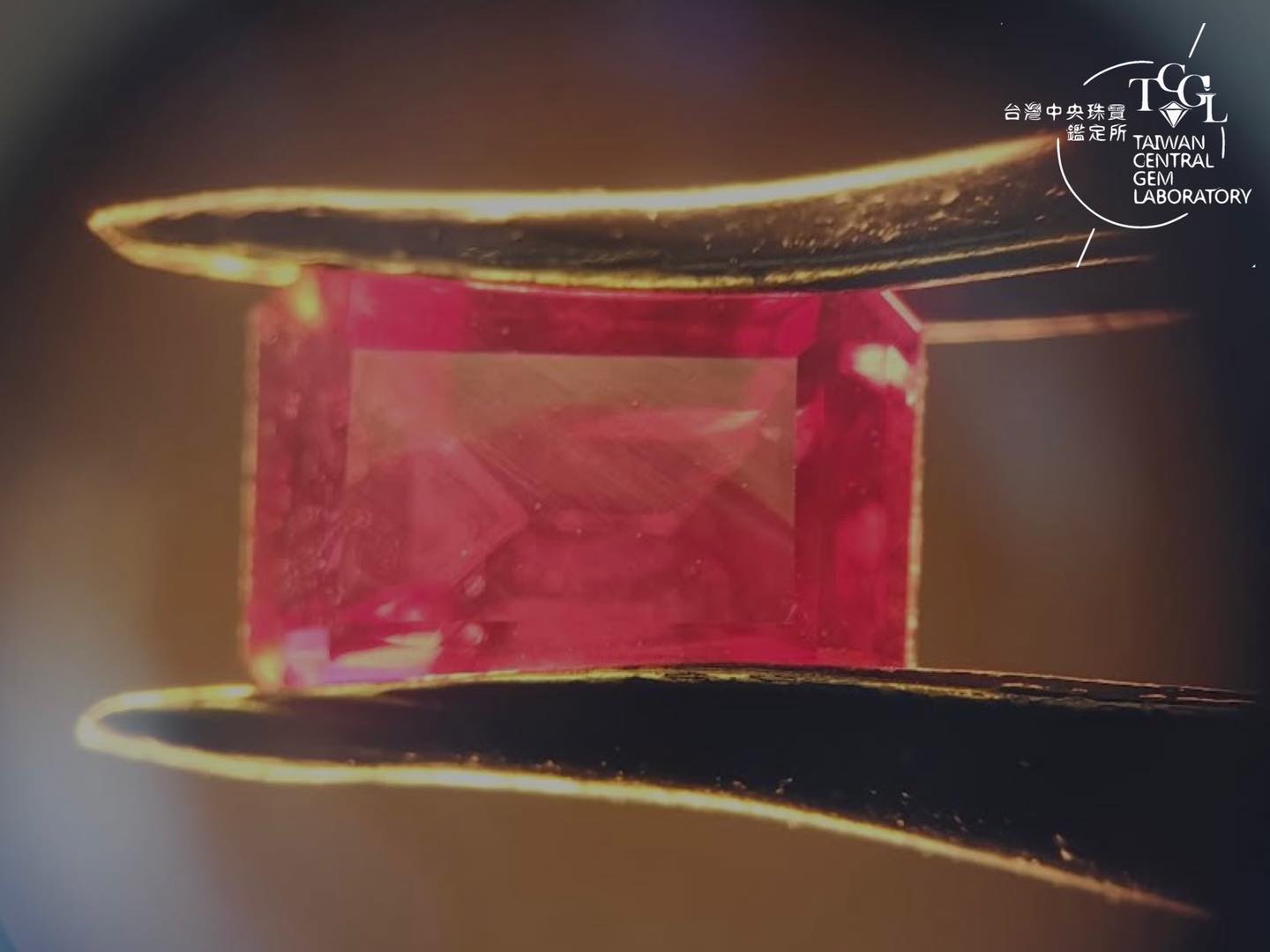

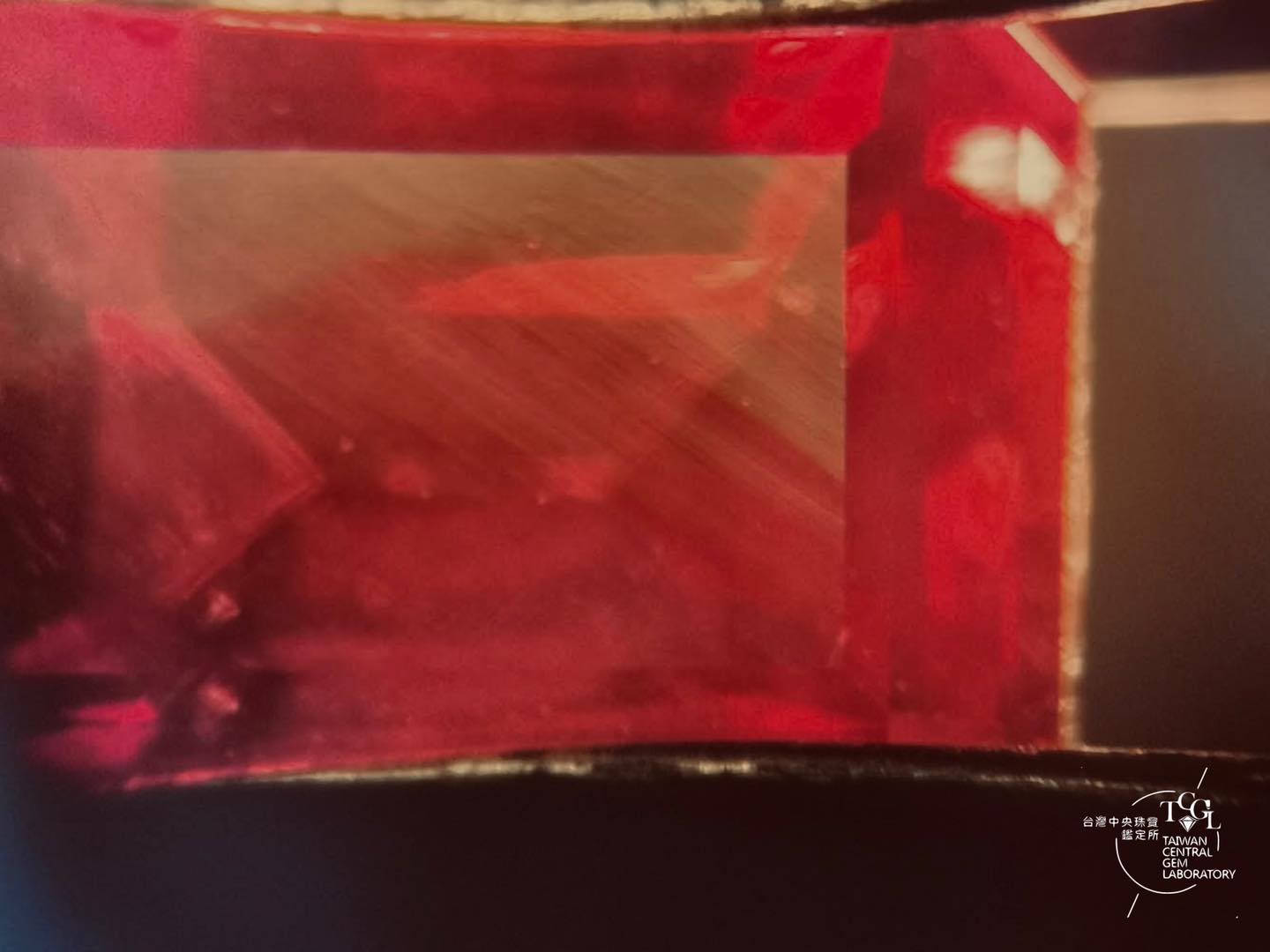

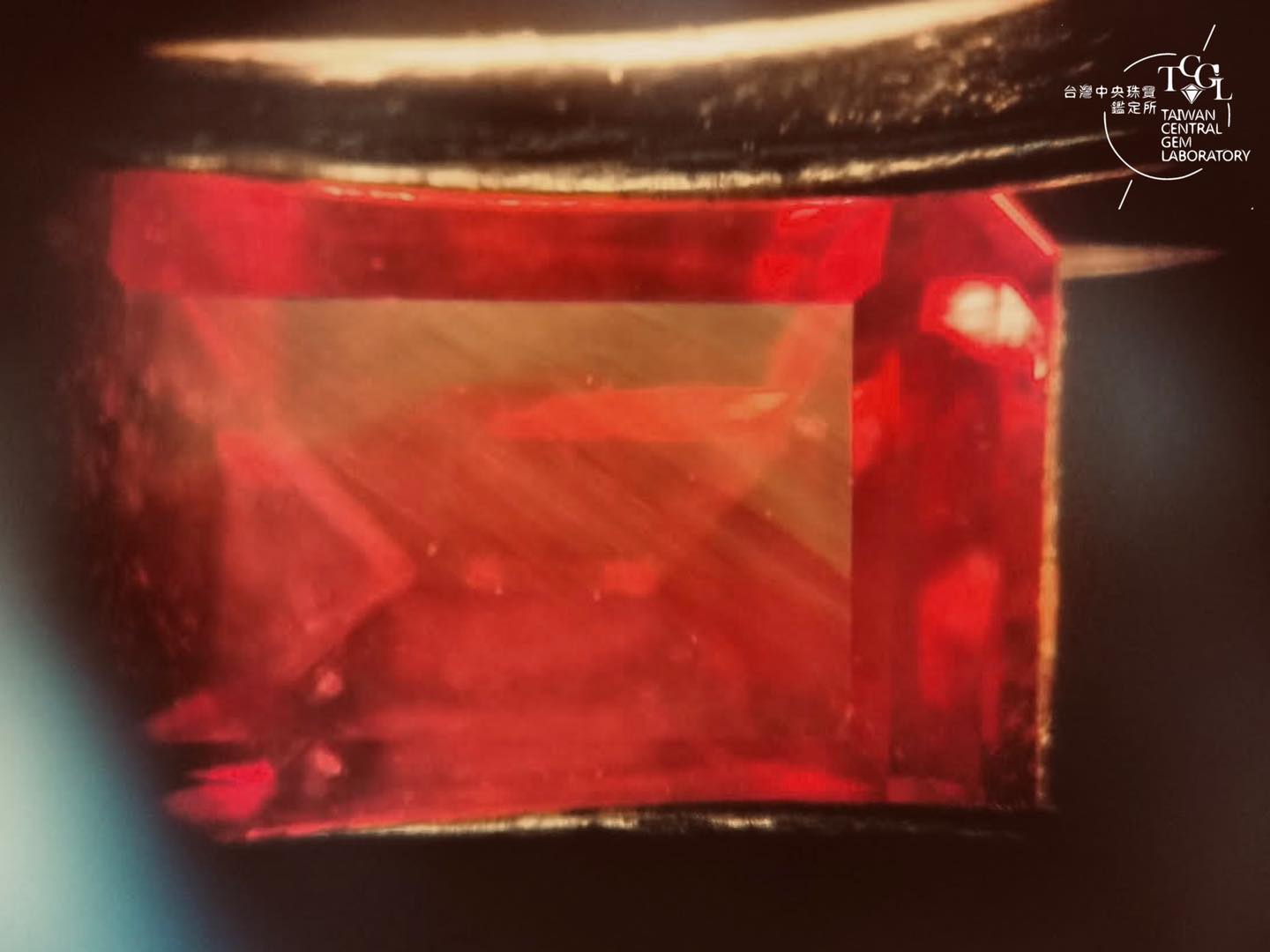

在俄羅斯生產的紅紫色合成綠柱石中觀察到的生長結構
與文獻中描述的特徵一致，「V 形圖案」、「水波紋」、
「人字形紋」這特徵取決於觀察方向：當樣品垂直於種晶板平面觀察時，
它們最容易看到（Shigley 等人，2001）
（UV/vis-NIR 吸收光譜）：合成「紅紫色」水熱俄羅斯綠柱石的
UV-vis-NIR 吸收光譜是組合光譜與元素鐵 (Fe)、鈷 (Co) 和鎳 (Ni) 相關的吸收。
合成的「紅紫色」綠柱石通常在 350 nm 附近顯示出紫外吸收邊緣。
350 nm 至 420 nm（包含 370 nm 附近的 Fe3+ 波段和
與 Ni 3+相關的 吸收在410 nm 附近）。
整個綠色/黃色光譜部分顯示出由一系列強吸收帶，
這是由Co2+ 帶引起的非常強烈的吸收。
化學指紋：EDXRF 分析進行了Fe2O3 約0.5至2.0wt％；
CoO 約 0.03 至 0.08 wt%； Mn2O3 約0.1至0.2 wt％；
NiO約 0.1 至 0.2 wt%，Cr2O3 約 0.02 至 0.05 wt％。
樣品中還檢測到微量的鈮 (Nb) 和銫 (Cs)。
經過測試與美國猶他州/新墨西哥州產的紅色綠柱石的寶石學特徵不相符。
