台灣中央珠寶鑑定寶石學研究文

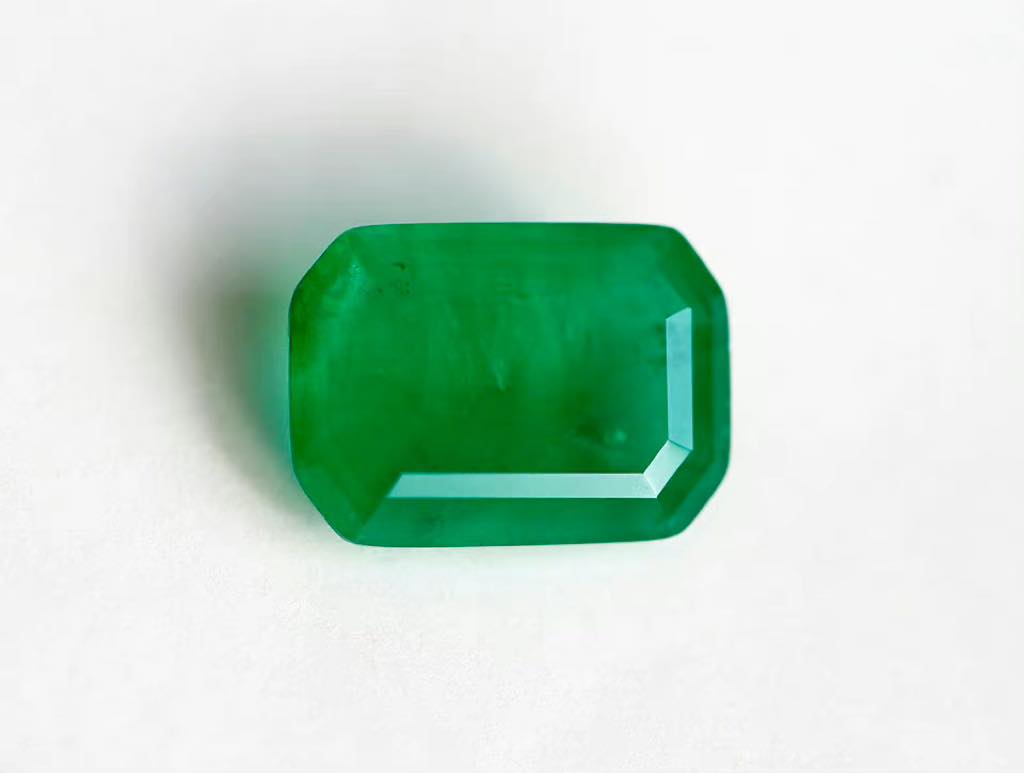

- 祖母綠？假的。

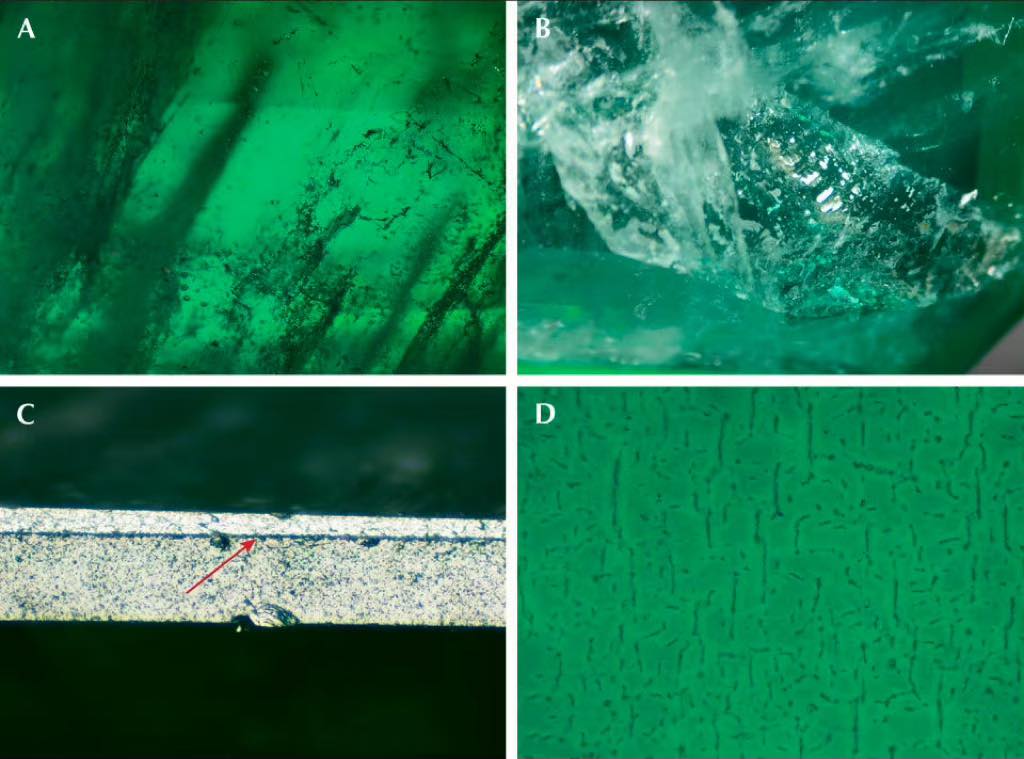

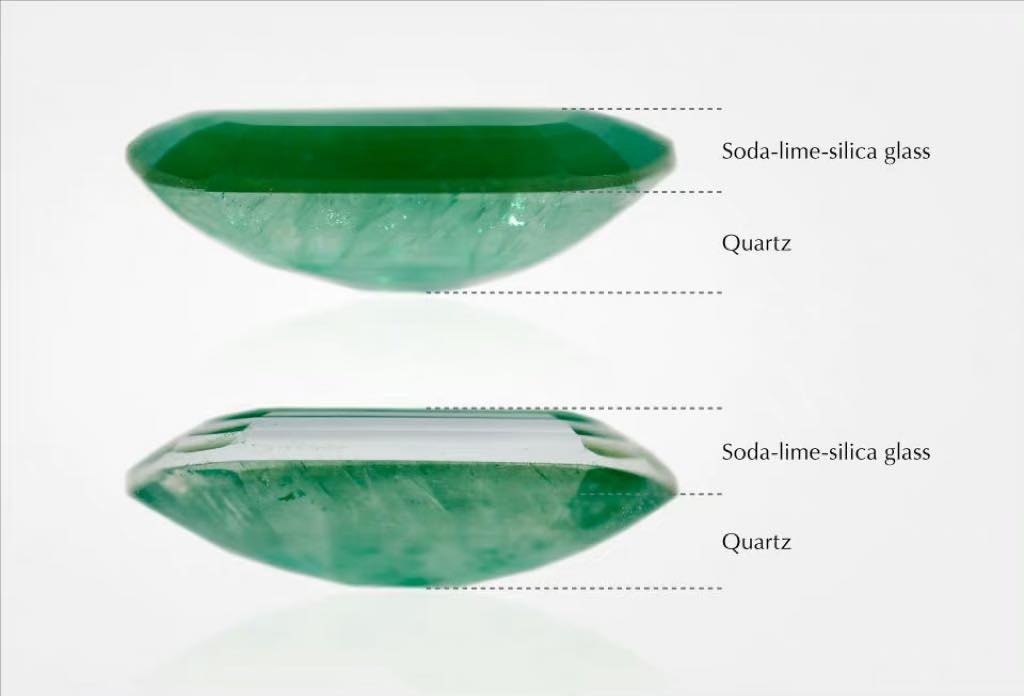

原來是無色玻璃+綠色粘接層+無色石英岩組成的"奧利奧Oreo"三層夾心餅乾。
(Biqian Xing, Guanghai Shi, and Wenqing Liu，2022，Gems & Gemology)
石榴石與玻璃二層石的製作
這是一種古老的拼合石組合，它可以模仿各顏色的透明寶石。在合成寶石問進之前，這種拼合寶石曾是多種寶石的代用品。由於它比純玻璃製品
約耐磨性強，所以，直至今日依然有一定的使用價值。石榴石與玻璃組合可產生令人喜愛的藍寶石、紅寶石、祖母綠，各種寶石的顏色，無色石榴石的組合還可模仿鑽石，同時該拼合石也是石榴石本身的良好代用品。
製作石榴石與玻璃二層石的基本方法，是在一塊厚度為2.5cm 左右的鋼板上打上1.3cm 左右的孔，在每個小孔內填上玻璃的粉末原料，再將拋光好的石榴石薄片（通常是鐵鋁榴石）放在這些小孔上，然後將鐵板至於加熱爐中進行加熱。加熱一段時間後，待鋼板完全冷卻至室溫，取出粘有玻璃的石榴石，再進行加工拋光，將石榴石作為冠部的一部分，即可得到所需要的石榴石與玻璃二層石產品。通常石榴石在冠部可以呈不規則狀，並對亭部有色玻璃的顏色影響不大。
之所以採用石榴石，而不是其他礦物材料，是因為它與玻璃相熔時不會破裂，並且熔化部分與下面玻璃之間沒有明顯的界限，而且製造速度快，成本低。
#GemsGemology
#台灣中央珠寶鑑定所
#祖母綠
#拼合寶石
#赤火山
地址： 104台北市中山區新生北路三段80號
營業時間： 每週四12:30-18:00
電話： 02 2708 8688
官網：tcgl-lab.com
FB粉絲團：facebook.com/tcgllab
GOOGLE地圖：goo.gl/maps/bYnNcjmrHqdeJAte6
