台灣中央珠寶鑑定寶石學研究文
土耳其藍玉髓熱處理
2024-05-07
玉髓是一種ＳｉＯ２ 的隱晶質體，是石英的變種。
藍玉髓產地有臺灣、土耳其、美國和馬達加斯加等。
近年土耳其藍玉髓開始出現在市場上。

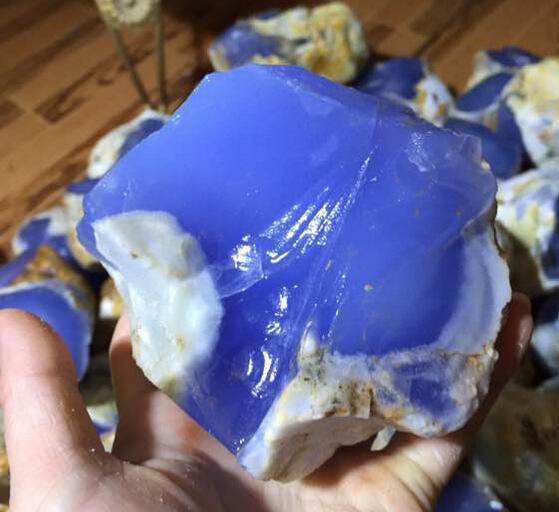

土耳其藍玉髓淺紫藍色，透明度好，受到收藏好愛者的青睞。
土耳其藍玉髓淺紫藍色，透明度好，受到收藏好愛者的青睞。
近期有粉絲詢問土耳其藍玉髓熱處理的問題，
與顏色成因是否與矽孔雀石藍玉髓是否一樣？
以下為大家一一解說～
與顏色成因是否與矽孔雀石藍玉髓是否一樣？
以下為大家一一解說～

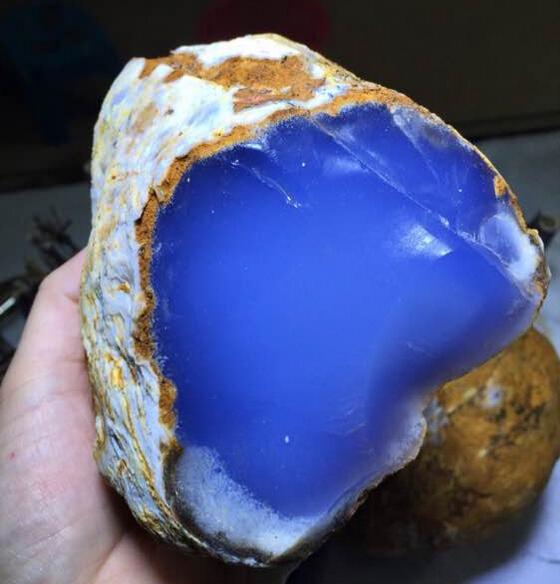

土耳其藍玉髓主要產自土耳其中北部，呈結核狀賦存砂岩層中，
是砂岩成岩作用過程中形成的後生結核。
成礦熱液包括從底層向上移動的與侵入岩有關的岩漿熱液或附近海底噴口的熱液，
土耳其藍玉髓的成礦年代為古新世、始新世時期（６５～３７.８Ｍａ）。
是砂岩成岩作用過程中形成的後生結核。
成礦熱液包括從底層向上移動的與侵入岩有關的岩漿熱液或附近海底噴口的熱液，
土耳其藍玉髓的成礦年代為古新世、始新世時期（６５～３７.８Ｍａ）。
前人對土耳其藍玉髓加熱反應和熱脫水行為進行研究，
表明土耳其藍玉髓的熱失重率為０.２％，
低於其他產地沉積或火山作用形成的玉髓（２％）。
表明土耳其藍玉髓的熱失重率為０.２％，
低於其他產地沉積或火山作用形成的玉髓（２％）。
土耳其藍玉髓熱處理過程三階段發生的變化，
土耳其藍玉髓在加熱過程中有三個階段的吸熱和放熱反應，
第一階段，１０８℃和５８８℃吸熱峰，對應著斜矽石及α－石英相變；
第二階段，８０６℃～１０９２℃吸熱峰，
對應著矽醇（Ｓｉ—ＯＨ）基團的脫水所致；
對應著矽醇（Ｓｉ—ＯＨ）基團的脫水所致；
第三階段，１２７０℃ 和１３６１℃左右存在兩個放熱峰，
藍玉髓中石英轉化為鱗石英和方石英。
藍玉髓中石英轉化為鱗石英和方石英。

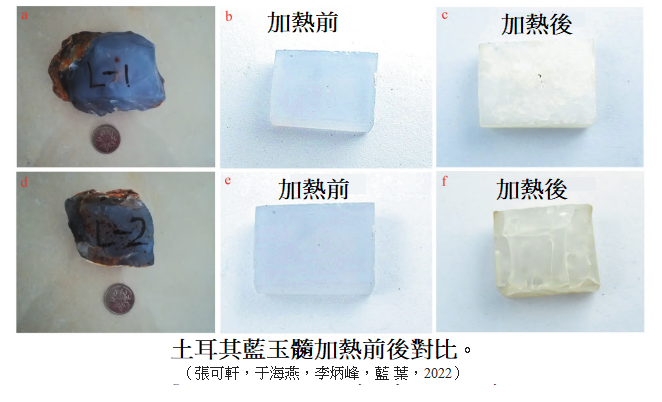

隨著土耳其藍玉髓加熱導致顏色褪色，
５０２ｃｍ－１處的斜矽石拉曼峰也會跟著消失。
５０２ｃｍ－１處的斜矽石拉曼峰也會跟著消失。
綜述結論：
（１）土耳其藍玉髓顏色越深，斜矽石的含量越高。
（２）Ａｌ３＋ 以類質同像取代斜矽石 Ｓｉ—Ｏ 四面體 上的２個位置上的 Si 4+ ，
形成 Al3+ －Ｍ＋ 空穴色心， 吸收４２０ｎｍ 和５６０ｎｍ 的光，
從而出現淡淡的藍色。
形成 Al3+ －Ｍ＋ 空穴色心， 吸收４２０ｎｍ 和５６０ｎｍ 的光，
從而出現淡淡的藍色。
（３）加熱後，斜矽石結構發生相變，轉化為α－石英，
導致Al3+ －Ｍ＋ 空穴心遭到破壞。後期即便輻照，
斜矽石結構也無法恢復，因此，顏色不會改變。
導致Al3+ －Ｍ＋ 空穴心遭到破壞。後期即便輻照，
斜矽石結構也無法恢復，因此，顏色不會改變。
（４）土耳其藍玉髓顏色成因是空穴色心，
可見光譜中吸收４２０ｎｍ 和５６０ｎｍ 的光，
從而出現淡淡的藍色。加熱後，可見光譜中４２０ｎｍ 和５６０ｎｍ 吸收帶消失，
藍玉髓發生褪色。
可見光譜中吸收４２０ｎｍ 和５６０ｎｍ 的光，
從而出現淡淡的藍色。加熱後，可見光譜中４２０ｎｍ 和５６０ｎｍ 吸收帶消失，
藍玉髓發生褪色。
（５）矽孔雀石藍玉髓（商業名稱：台灣藍寶）則是包裹體致色，
一般原礦內夾雜著矽孔雀石。所以跟土耳其藍玉髓的顏色成因不同。
一般原礦內夾雜著矽孔雀石。所以跟土耳其藍玉髓的顏色成因不同。
矽孔雀石藍玉髓的顏色為藍色至藍綠色，銅為致色成因，
在加工過程中如過激的拋磨導致過熱也會發生變色，
由鮮艷的藍綠色褪變為較淡的白藍色，如加熱至200℃時會變成墨綠藍色，
吸附水的釋放及銅氧化作用使得顏色變化明顯，
如果發生褪色大多數也難以泡水恢復原初的鮮艷顏色。
在加工過程中如過激的拋磨導致過熱也會發生變色，
由鮮艷的藍綠色褪變為較淡的白藍色，如加熱至200℃時會變成墨綠藍色，
吸附水的釋放及銅氧化作用使得顏色變化明顯，
如果發生褪色大多數也難以泡水恢復原初的鮮艷顏色。
參考文獻
Hatipoglu, M., Tuncer, Y., Kibar, R., Çetin, A., Karalı, T.,
& Can, N. (2010). Thermal properties of gem-quality moganite-rich blue chalcedony. Physica B: Condensed Matter, 405(22), 4627-4633.
& Can, N. (2010). Thermal properties of gem-quality moganite-rich blue chalcedony. Physica B: Condensed Matter, 405(22), 4627-4633.
Genç, Ş. C., & Tüysüz, O. (2010). Tectonic setting of the Jurassic bimodal magmatism in the Sakarya Zone (Central and Western Pontides),
Northern Turkey: a geochemical and isotopic approach. Lithos,
118(1-2), 95-111.
Northern Turkey: a geochemical and isotopic approach. Lithos,
118(1-2), 95-111.
Keskin, İ. Ç., Katı, M. İ., Türemiş, M., Çetin, A., Arslanlar,
Y. T., & Kibar, R. (2018).
Determination of thermoluminescence kinetic parameters of white and blue chalcedony exposed to X-ray irradiation.
Radiation Physics and Chemistry, 151, 114-119.
Y. T., & Kibar, R. (2018).
Determination of thermoluminescence kinetic parameters of white and blue chalcedony exposed to X-ray irradiation.
Radiation Physics and Chemistry, 151, 114-119.
張可軒，于海燕，李炳峰，藍 葉。（2022）。
Ｒｅｌａｔｉｏｎｓｈｉｐｂｅｔｗｅｅｎｍｏｇａｎｉｔｅａｎｄ
ｏｒｉｇｉｎｏｆｂｌｕｅｃｈａｌｃｅｄｏｎｙｃｏｌｏｒｉｎＴｕｒｋｅｙ。
ＳＵＰＥＲＨＡＲＤ ＭＡＴＥＲＩＡＬＥＮＧＩＮＥＥＲＩＮＧ，34（3），61-66。
Ｒｅｌａｔｉｏｎｓｈｉｐｂｅｔｗｅｅｎｍｏｇａｎｉｔｅａｎｄ
ｏｒｉｇｉｎｏｆｂｌｕｅｃｈａｌｃｅｄｏｎｙｃｏｌｏｒｉｎＴｕｒｋｅｙ。
ＳＵＰＥＲＨＡＲＤ ＭＡＴＥＲＩＡＬＥＮＧＩＮＥＥＲＩＮＧ，34（3），61-66。
地址： 104台北市中山區新生北路三段80號
營業時間： 每週四12:30-18:00
電話： 02 2708 8688
官網：tcgl-lab.com
FB粉絲團：facebook.com/tcgllab
GOOGLE地圖：goo.gl/maps/bYnNcjmrHqdeJAte6
營業時間： 每週四12:30-18:00
電話： 02 2708 8688
官網：tcgl-lab.com
FB粉絲團：facebook.com/tcgllab
GOOGLE地圖：goo.gl/maps/bYnNcjmrHqdeJAte6
